梅花聯軸器傳動的核心部件及軸套間隙

作者： 發布時間：2021-05-20 09:30:02點擊：810

梅花聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，梅花聯軸器工作環境溫度是-40℃～90℃，主要依靠?jī)蓚€(gè)爪形軸套與梅花彈性體嚙合并承受徑向擠壓以傳遞扭矩。

梅花聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，梅花聯軸器工作環境溫度是-40℃～90℃，主要依靠?jī)蓚€(gè)爪形軸套與梅花彈性體嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，梅花彈性體發生相應的彈性變形，以實現補償軸向、徑向和角向偏差。梅花聯軸器作為傳動的核心功能部件，廣泛的應用于冶金、礦山、石油、化工等行業。

梅花聯軸器徑向尺寸小、重量輕、轉動慣量小，適用于中高速場合，具有較好的阻力減振特性，能夠吸收有些振蕩能量，削減經過振點時的振蕩振幅，下降軸段扭振應力。梅花聯軸器工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。特殊聚氨酯彈性元件具有高耐磨及耐油特性、承載能力大、使用壽命長、安全可靠，梅花聯軸器無需潤滑，維護工作量少，可連續長期運行。

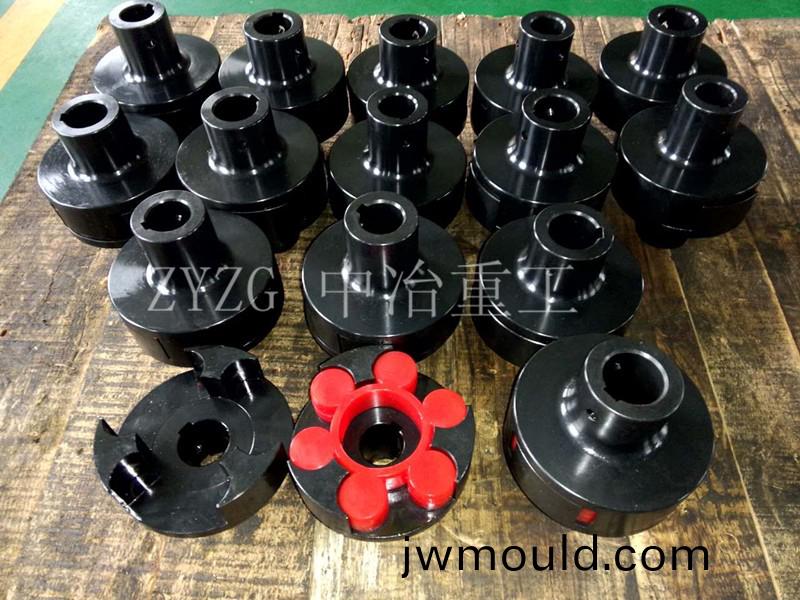

梅花彈性間隔體有多個葉片分支，像滑塊聯軸器一樣，它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合，并以此保證了其零間隙性能。與滑塊聯軸器不同的是，梅花聯軸器是通過壓擠傳動的而滑塊聯軸器是通過剪力傳動的。梅花聯軸器是一種應用很普遍的聯軸器,也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼，但是在要求載荷靈敏的情況下也有用鋁合金的。

梅花聯軸器主要有兩種類型，一種是傳統的直爪型的，另一種是曲面(內凹)爪型的零間隙聯軸器。傳統的直爪型梅花聯軸器不適合用在精度很高的伺服傳動應用中。零間隙爪型梅花聯軸器是在直爪型的基礎上演變而來的，但不同的是其設計能適合伺服系統的應用，常用于聯接伺服電機、步進電機和滾珠絲桿。曲面是為了減少?gòu)椥悦坊ㄩg隔體的變形和限制高速運轉時向心力對它的影響。
